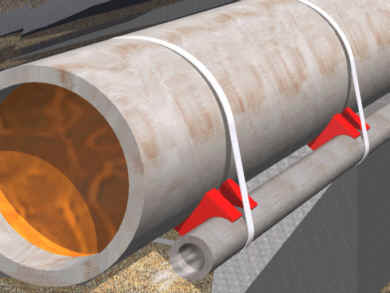

Die TRANSCALOR -Abstandhalter finden überall dort Anwendung, wo das Beiheizrohr nicht direkt am Mediumrohr geführt wird, sondern mit einem Abstand zu diesem verlaufen soll.

Häufig erfolgt eine solche Auslegung bei der Beheizung von Säure- und Laugeleitungen, um die Produkte durch die Temperatur eines direkt geführten Beiheizrohres nicht zu überhitzen.

Aber es gibt auch andere Anwendungen. Z. B. kann der Einsatz auch dort erfolgen, wo aus Korrosionsschutzgründen das Beiheizrohr nicht am Produktenrohr liegen soll. Dieses vermeidet mögliche Spaltkorrosion.

Spezielle Anwendungsfälle gibt es für die TRANSCALOR - Abstandhalter weiterhin dort, wo sonstige Leitungen parallel zum Mediumrohr geführt werden sollen, wie beispielsweise Transmitterleitungen oder Steuerleitungen.

Ausgebildet sind die TRANSCALOR - Abstandhalter als Gummiformteile. Sie werden jeweils an beliebiger Stelle zwischen das Beiheizrohr und das Mediumrohr geschoben, wodurch sie für einen gleichbleibenden Abstand zwischen den Rohrleitungen sorgen.

| Inhalt | TRANSCALOR - Abstandhalter | Home |

Die beiden TRANSCALOR - Abstandhalter WK und TS können zu Recht als die beiden Alleskönner bezeichnet werden. Sie ähneln sich in ihrer Bauform und Anwendung.

Typ "WK"

Das "Universal-Genie" ist der Abstandhalter Typ "WK". Er ist geeignet für alle üblichen Beiheizrohre von 1/2" bis 1" Außendurchmesser. Das läßt beinahe keine Wünsche offen.

Seine geschützte Bauform (*) macht ihn unverwechselbar. Mit einem Klemmmechanismus läßt er sich bequem auf dem Beiheizrohr festklemmen, auch wenn noch kein Halt auf dem Produktenrohr gegeben ist. So läßt sich die Montage einfach vorbereiten und später leicht zu Ende führen.

Typ "TS"

Der TRANSCALOR - Abstandhalter Typ "TS" ist mehr als nur der kleine Bruder vom "WK". Obwohl von der Bauform (*) und dem Material ähnlich dem größeren "WK" ist er vor allem auch interessant für Anwendungen, die sich nicht nur auf den reinen Heizbetrieb beziehen.

Der TRANSCALOR - Abstandhalter "TS" ist entwickelt für Leitungen von 8 bis 15 mm Durchmesser ( tubes ). Damit kommen ihm weitere Stärken zu. Dieses kann vor allem die Führung von beispielsweise Transmitterleitungen sein.

Ansonsten gelten auch für diesen Typ die Montagevorteile und Temperaturbereiche des "WK".

(*) eingetragener Gebrauchsmusterschutz

| Inhalt | TRANSCALOR - Abstandhalter | Home |

Typenübersicht TRANSCALOR - Abstandhalter

TRANSCALOR - Abstandhalter gibt es für verschiedene Einsatzbereiche, verschiedene Rohrdurchmesser und unterschiedliche Temperaturanforderungen.

Wie beim TRANSCALOR - Spannblech auch, sind sie nicht abhängig von der Größe des Produktenrohres, sondern passen dort für die meisten denkbaren Nennweiten.

Stets gewährleistet aber jede Type für sich einen gleichbleibenden Abstand zwischen dem Mediumrohr und dem Beiheizrohr oder der sonst im TRANSCALOR - Abstandhalter geführten Leitung.

Die untenstehende Tabelle gibt einen Überblick über unsere derzeit lieferbaren Abstandhalter:

Type	DA des Beirohres	Form	Klemm- funktion	Temperatur bereich
WK	1/2 " - 1"		ja	200 °C
TS	8 - 15 mm		ja	200 °C
BO	3/4 "		nein	110 °C
SH	1/2 "		nein	130 °C

Haben Sie andere Wünsche an Ihre Abstandhalter, so sprechen Sie uns gerne an, wir unterstützen Sie bei der Findung Ihrer Bauform.

| Inhalt | TRANSCALOR - Abstandhalter | Home |

•
• Einfache Montage an beliebiger Stelle.
• Für alle gängigen Beirohre von 8 mm bis 1".
• Stets gleichbleibender Abstand auch bei unterschiedlichen Mediumrohr-Nennweiten
• Keine elektrische Leitfähigkeit zwischen Beheizrohr und Mediumrohr.
• Typ "WK" und "TS" mit patentierter Klemmvorrichtung.
