Technische Information

TRANSCALOR
Begleitheizungsisolierung

.

Die TRANSCALOR - Begleitheizungsisolierung

Die TRANSCALOR- Begleitheizungsisolierung ist eine speziell entwickelte Wärmedämmung für Rohrleitungen, die mittels eines außenliegenden Begleitheizrohres beheizt werden. Sie verhindert den unwirtschaftlichen Wärmeverlust im Bereich des Begleitheizrohres.

Die Bemessung der wirtschaftlichen Isolierung erfolgt bei heißgehenden Produktleitungen nach der Produkttemperatur. Bei Leitungen mit Begleitheizrohren zur Warmhaltung bzw. Aufheizung des Produktes, muß im Bereich der Beheizung von einer höheren Temperatur ausgegangen werden. Dadurch reicht die übliche Isolierstärke nicht aus.

Dem könnte begegnet werden, indem die Außenisolierung verstärkt wird. Das bedeutet jedoch nicht nur eine beträchtliche Erhöhung des Aufwandes an Wärmedämm-Material, sondern scheitert häufig auch an dem zur Verfügung stehenden Platz; beispielsweise dann, wenn mehrere Rohrleitungen parallel laufen und deren Abstand voneinander das Aufbringen einer deutlich dickeren Außenisolierung nicht erlaubt oder wesentlich verteuert.

Dieser Nachteil kann durch die TRANSCALOR - Begleitheizungsisolierung vermieden werden.

Durch sie wird die Wärmedämmung im Bereich des Begleitheizrohres wesentlich verbessert, ohne dass das Bauvolumen der Rohrleitung merkbar vergrößert wird. Dieses gelingt deshalb, da sich die zusätzliche Wärmedämmung lediglich auf den Bereich des Begleitheizrohres beschränkt und ein Isoliermaterial mit geringer Stärke gewählt wurde, das dabei einen hohen Wärmedämmwert aufweist.

Obwohl die TRANSCALOR - Begleitheizungsisolierung für alle gerade verlaufenden Begleitheizrohre passend ist, so ist sie jedoch besonders geeignet für Begleitheizungen im TRANSCALOR - Spannblechverfahren.

| Inhalt | TRANSCALOR - Isolierung | Home |

.

Die Isolier-Elemente

Die einzelnen Isolierelemente der TRANSCALOR - Begleitheizungsisolierung bestehen aus je einer Isoliereinheit, die in einer Isolierstütze eingeschoben wird und darin in Längsrichtung frei beweglich ist.

Diese nicht starre Verbindung ermöglicht durch das gegenseitige Verschieben der beiden Teile eine problemlose Montage der Isolierelemente auf dem Begleitheizrohr.

Die Rundung der Isolierstütze ergibt die Form, in der sich die Isoliereinheiten als Isolierhalbschalen um das Begleitheizrohr legen soll

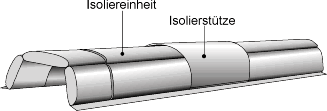

Isolier-Element einer TRANSCALOR - Begleitheizungsisolierung

Die Isoliereinheit besteht aus drei unterschiedlich breiten Streifen Isoliermaterials geringer Stärke, die rippenförmig in Glasgewebe eingenäht sind.

Die Breite der Streifen ist so bemessen, dass ein Begleitheizrohr bis zum Produktenrohr hin isoliert werden kann.

Die Isoliereinheiten haben eine Standardlänge von 1 Meter.

Die Isolierstütze ist eine Blechhalbschale, deren untere Kanten abgewinkelt als Führungsträger ausgebildet sind. Sie dient zur Aufnahme, Formgebung und Halterung der Isoliereinheit.

Die Isolierstütze sorgt dafür, dass die Isoliereinheit in Ihrer Form dem Begleitheizrohr angepaßt ist und sichert die Elemente der TRANSCALOR - Begleitheizungsisolierung gegen Verrutschen bei der Montage der Außenisolierung.

| Inhalt | TRANSCALOR - Isolierung | Home |

.

Ergänzung zum TRANSCALOR - Spannblechverfahren

Die einzelnen Isolierelemente der TRANSCALOR - Begleitheizungsisolierung sind so ausgelegt, dass sie gut zur Isolierung von Begleitheizungsanlagen verwendet werden können, die mit dem TRANSCALOR - Spannblechverfahren ausgerüstet sind. Sie sind aber auch für solche Anlagen geeignet, die mit einer "einfachen" Begleitheizung ausgerüstet sind.

Der Vorteil der Verwendung der TRANSCALOR - Begleitheizungsisolierung im Zusammenhang mit dem Spannblechverfahren liegt darin, dass die gesamte Heizeinrichtung aus TRANSCALOR - Spannblech und Begleitheizrohr isoliert wird.

Ein Energieverlust, der durch Abstrahlung vom Spannblech entstehen könnte, wird somit vermieden. Die TRANSCALOR - Begleitheizungsisolierung dämmt also das gesamte Begleitheizsystem und führt dadurch zu einem wirtschaftlichen Energie-Einsatz bei der Rohrbeheizung.

Die Kombination vom TRANSCALOR - Spannblechverfahren mit der TRANSCALOR - Begleitheizungsisolierung gewährleistet eine optimale Energieausnutzung Ihrer Rohrbegeleitheizung.

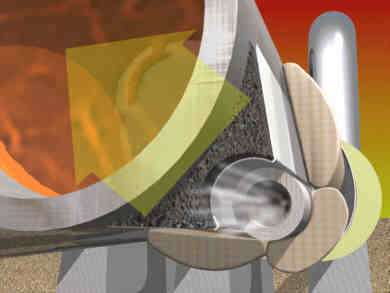

TRANSCALOR - Begeiltheizungsisolierung und TRANSCALOR - Spannblechverfahren

Die TRANSCALOR - Begleitheizungsisolierung eignet sich nicht nur für eine Neuverlegung, sondern ist auch ideal bei einer Sanierung von älteren Anlageteilen. Durch die geringe Bauhöhe muß praktisch keine Rücksicht auf beengte Platzverhältnisse genommen werden.

Der Mantel der ursprünglichen Außenisolierung kann im allgemeinen in gleicher Größe weiter verwendet werden. In einigen Fällen ist es sogar möglich, die Isolierelemente einfach unter die bestehende Isolierung zu schieben und damit einen Teil des Montageaufwandes zu sparen.

| Inhalt | TRANSCALOR - Isolierung | Home |

.

TRANSCALOR - Begleitheizungsisolierung
Die wichtigsten Produktvorteile auf einen Blick
  •
  • Leichte und schnelle Montage.
  • Auch bei der Altanlagensanierung einsetzbar.
  • Geringer Platzbedarf.
  • Hohe Isolierwerte durch mikroporöses Dämm-Material.
  • Besonders geeigent für das TRANSCALOR - Spannblechverfahren.

| Inhalt | TRANSCALOR - Isolierung | Home |
