Nicht immer stehen Wärmeträgermedien wie Dampf oder Heißöl für den Betrieb der Begleitheizung zur Verfügung. Es muß auf andere Heizmethoden zurückgegriffen werden, wobei die Methode der elektrischen Beheizung eine wichtige Rolle einnimmt.

Nicht nur im Bereich von industriellen Anlagen, sondern auch in vielen anderen Fällen, z. B. als Frostschutz bei Wasser- oder Entwässerungsleitungen werden elektrische Beheizungen eingesetzt.

Die Firma TRANSCALOR Verkaufskontor GmbH liefert Ihnen alle Komponenten, die Sie für die Montage einer elektrischen Begleitheizung benötigen.

Soweit Sie Ihre Anlage energietechnisch noch nicht geplant haben helfen wir Ihnen dabei.

I. d. R. benötigen wir von Ihnen zur Auslegung Ihrer elektrischen Beheizung folgende Angaben:

• Art des zu beheizenden Mediums
• Haltetemperatur des Mediums
• Nennweite der Produktleitung
• Dicke der Isolierung des Produktenrohrs
• minimale Außentemperatur für die Auslegung
• Betrieb in einer Halle oder im Freien.
• Hinweise zur Betriebsart ( Dauerbeheizung, sporadischer Frostschutz etc. )

Sobald uns Ihre Angaben vorliegen, unterbreiten wir Ihnen gerne unser Angebot.

| Inhalt | Elektrische Beheizung | Home |

Im folgendem möchten wir schematisch einige Hinweise für die Verlegung von elektrischen Begleitheizungen geben:

A) Temperaturregler und Anschlußkasten

Zuerst wird der Temperaturregler und der Anschlußkasten an der vorgesehenen Stelle montiert. Die Anbringung der Temperaturfühler ist abhängig von der Art der Verlegung der Heizbänder

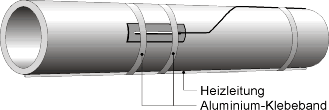

Bei einer parallelen Verlegung des Heizbandes, wird der Fühler in einiger Entfernung zum Heizband an der Rohrleitung mit Hilfe eines Aluminium-Klebebandes befestigt.

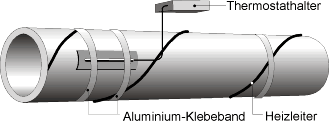

Soweit die Heizbänder spiralförmig um dass Produktenrohr gelegt sind, ist darauf zu achten, dass der Fühler nicht von einem Heizband überlagert wird. ( Ausnahme bei Kunststoffrohren: Hier muß der Temperaturfühler unter der Heizleitung angebracht werden.)

Anmerkung: Es ist sicherzustellen, dass jeder Thermostat mit einer entprechenden Sicherung versehen ist.

B) Verlegung der Heizkabel und -bänder

Grundsätzlich ist sicherzustellen dass sich Heizkabel und -bänder nicht kreuzen oder übereinander liegen.

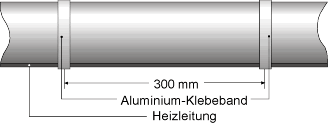

Bei der Parallelen Verlegung sollten die Heizkabel mindestens alle 300 mm durch Aluminium-Klebeband befestigt werden.

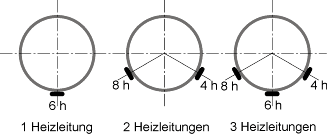

Soweit mehrere parallel verlaufende Heizleiter Verwendung finden, sind diese im ausreichenden Abstand zueinander zu verlegen:

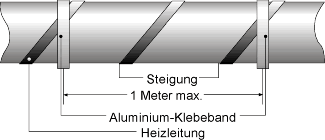

Bei der Spiralförmigen Verlegung sollten die Heizkabel mindestens alle 1000 mm durch Aluminium-Klebeband befestigt werden.

Die Steigung muß über die gesamte Länge des Rohres konstant bleiben.

C) Verlegung bei bestehender Dampfbeheizung

Soweit es gewünscht wird, können elektrische Heizkabel auch zusätzlich zu Dampfbeheizungen verlegt werden.

In diesen Fällen dürfen die Heizkabel nie spiralförmig verlegt werden, um den Kontakt mit der Dampfbeheizung unbedingt zu vermeiden. Stattdessen wird eine einfache oder doppelte prallele Verlegung empfohlen.

| Inhalt | Elektrische Beheizung | Home |

Weitgehend alle Komponenten, die Sie für Ihre elektrische Beheizung benötigen, können Sie über die TRANSCALOR Verkaufskontor GmbH beziehen.

Die folgende Auflistung gibt Ihnen einen Überblick über die einzelnen Komponenten:

• Widerstandsheizkabel
• Selbstbegrenzende Heizbänder
• Aluminium-Klebeband
• Temperaturfühler
• Temperaturregler
• Anschlußgarnituren
• Abschlußkappen
• Abzweig-Stücke
• Kennzeichnungsaufkleber
• u.a.m.

| Inhalt | Elektrische Beheizung | Home |

• Lösungen auch dann, wenn keine Wärmeträgermedien wie Dampf oder Heißöl zu Verfügung stehen.
• Auslegung für elektrische Begleitheizungen.
• Komponenten für eine Komplettinstallation einer elektrischen Beheizung.
• Kombination mit dem TRANSCALOR - Wärmeleitzement möglich.
